Палциев съединител

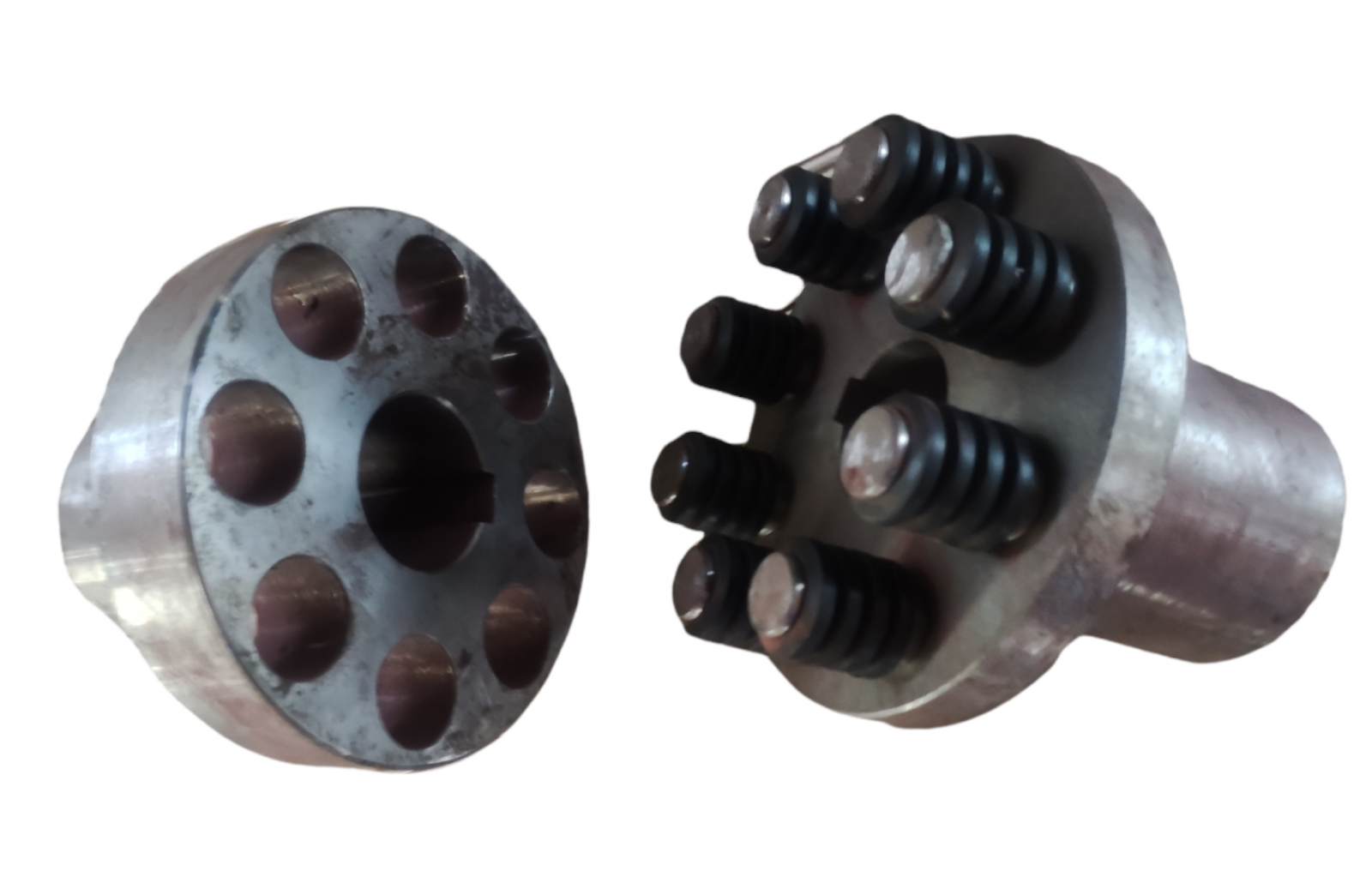

Съединетели нормални СН и съединители олекотени СО - предназначени за предаване на въртящ момент от 27 до 7160 Nm. Предаването на въртящия момент става чрез елестичен елемент, представляващ гумени пръстени в пакет, поставени върху палци. Пакетът се монтира в отворите на полусъединителя с радиална хлабина така, че геометрията на възела допуска компенсирането на радиални и ъглови измествания.
При заявяване на тези типове съединители най-необходимите параметри са:
- Тип на съединителя - нормален СН или олекотен СО
- Диаметри на отворите d1 и d'1
Означение на съединител нормален СН 1 с цилиндричен отвор за челно закрепване към вал с d1 = 35 мм на диск І и цилиндричен отвор с d'1=32 мм на диск ІІ:
Съединител СН 1 - І ЦЧ35, ІІ Ц 32, БДС 2441-76
Технически параметри, габарити и присъединителни размери на съединителите СН и СО:
|
№
|
Макс въртящ момент
|
Макс. честота на въртене
|
Палци
|
Размери в мм.
|
|
n об./ мин
|
rad./ sek
|
№
|
Броя Z
|
Мон- тажана хлабина, С
|
В, не по-малка от
|
Диск 1
|
Диск 2
|
L не повече от
|
D (h11)
|
D1 Гранич- ни откло-нения
|
|
d1
|
d2
|
a
|
d1
|
d2
|
b
|
|
Не повече от
|
Не повече от
|
|
CO 0
|
27
|
5600
|
588
|
П1
|
3
|
1 ÷ 3
|
20
|
25
|
40
|
12
|
25
|
42
|
22
|
52
|
90
|
60 ± 0,20
|
|
CO 1
|
57
|
5400
|
565
|
П1
|
3
|
1 ÷ 4
|
20
|
35
|
55
|
12
|
32
|
55
|
22
|
82
|
105
|
75 ± 0,20
|
|
CO 2
|
110
|
4700
|
492
|
П1
|
8
|
1 ÷ 4
|
20
|
45
|
72
|
12
|
42
|
72
|
22
|
112
|
120
|
92 ± 0,20
|
|
CH 1
|
130
|
4750
|
497
|
П2
|
4
|
1 ÷ 5
|
35
|
35
|
55
|
16
|
32
|
55
|
35
|
82
|
120
|
82 ± 0,20
|
|
CO 3
|
170
|
3900
|
408
|
П1
|
10
|
1 ÷ 4
|
20
|
52
|
85
|
12
|
48
|
82
|
22
|
112
|
145
|
115 ± 0,25
|
|
CH 2
|
240
|
4000
|
418
|
П2
|
6
|
1 ÷ 5
|
35
|
45
|
72
|
16
|
42
|
72
|
35
|
82
|
140
|
100 ± 0,20
|
|
CO 4
|
310
|
3300
|
346
|
П2
|
6
|
1 ÷ 5
|
32
|
65
|
105
|
16
|
60
|
105
|
35
|
142
|
170
|
132 ± 0,25
|
|
CH 3
|
450
|
3350
|
350
|
П3
|
6
|
2 ÷ 6
|
42
|
52
|
85
|
22
|
48
|
82
|
45
|
112
|
170
|
120 ± 0,20
|
|
CO 5
|
620
|
2800
|
293
|
П2
|
10
|
1 ÷ 5
|
32
|
80
|
130
|
16
|
70
|
130
|
35
|
142
|
200
|
160 ± 0,25
|
|
CH 4
|
700
|
3000
|
312
|
П3
|
8
|
2 ÷ 6
|
42
|
65
|
105
|
22
|
60
|
102
|
45
|
142
|
190
|
140 ± 0,20
|
|
CH 5
|
1100
|
2650
|
278
|
П3
|
10
|
2 ÷ 6
|
42
|
80
|
130
|
22
|
70
|
130
|
45
|
142
|
220
|
170 ± 0,20
|
|
CO 6
|
1230
|
2350
|
246
|
П3
|
10
|
1 ÷ 6
|
42
|
95
|
150
|
22
|
80
|
145
|
45
|
172
|
240
|
190 ± 0,25
|
|
CO 7
|
1860
|
1950
|
206
|
П3
|
12
|
1 ÷ 6
|
42
|
115
|
185
|
22
|
100
|
185
|
45
|
212
|
290
|
240 ± 0,25
|
|
CH 6
|
2000
|
2240
|
235
|
П4
|
10
|
2 ÷ 8
|
52
|
95
|
150
|
28
|
80
|
145
|
55
|
172
|
260
|
195 ± 0,20
|
|
CO 8
|
3610
|
1600
|
168
|
П4
|
12
|
2 ÷ 8
|
52
|
145
|
230
|
28
|
120
|
220
|
55
|
212
|
350
|
285 ± 0,25
|
|
CH 7
|
4000
|
1700
|
178
|
П5
|
10
|
2 ÷ 10
|
65
|
115
|
185
|
36
|
100
|
185
|
70
|
212
|
330
|
245 ± 0,20
|
|
CO 9
|
7160
|
1300
|
136
|
П5
|
12
|
2 ÷ 10
|
65
|
180
|
290
|
36
|
150
|
270
|
70
|
255
|
440
|
355 ± 0,25
|
|
|
